Моноблоки RM6

Что представляет собой ячейка RM6

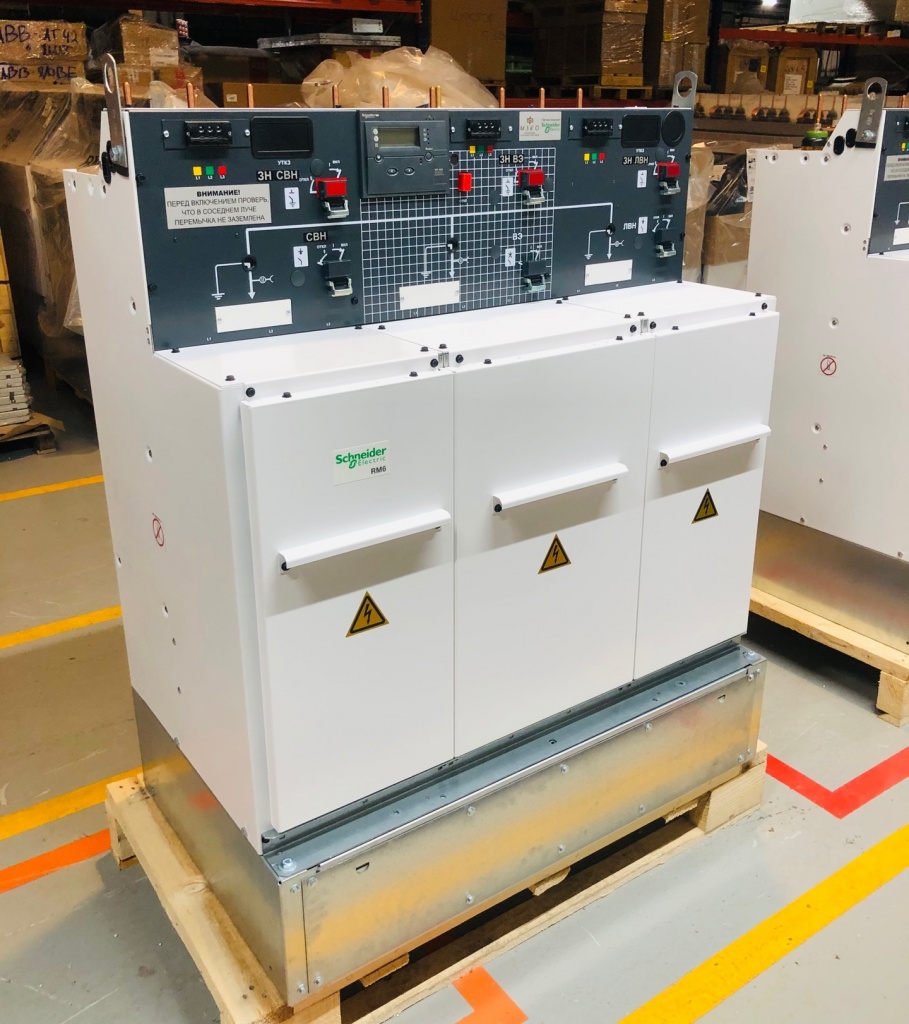

Ячейка RM6 — это комплектное распределительное устройство с элегазовой изоляцией, предназначенное для работы в кабельных сетях напряжением до 24 кВ. Конструктивно РМ6 ячейка выполнена как герметичный моноблок, внутри которого размещены коммутационные аппараты и шины, а сам корпус заполнен элегазом. Такое решение позволяет сократить габариты установки, исключить влияние внешней среды на изоляцию и снизить затраты на обслуживание.

Моноблок RM6 применяется в трансформаторных подстанциях, распределительных пунктах и на вводных участках кабельных линий. В зависимости от исполнения он выполняет функции присоединения, питания и защиты трансформатора, а также секционирования магистральных и петлевых сетей. Оборудование востребовано на промышленных предприятиях, в городских сетях, в жилых и коммерческих объектах, где важны надежность и минимальная занимаемая площадь.

Моноблоки RME ранее RM6

Линейка хорошо известна проектировщикам и эксплуатационным службам. Моноблоки RME ранее RM6 — это одно и то же семейство оборудования, которое выпускалось под обозначением RM6 и позднее получило индекс RME. Изменение коснулось только названия.

Конструктивные особенности и преимущества RME (RM6)

Элегазовый моноблок RME (RM6) отличается рядом практических достоинств. Токоведущие части “запаяны” в герметичном корпусе на весь срок службы, что обеспечивает устойчивость к неблагоприятным воздействиям внешней среды.

К другим преимуществам относятся:

минимальное техническое обслуживание, интервал обслуживания от 5 до 10 лет.
полная заводская готовность, что сокращает время монтажа и пусконаладки;
механические и электрические блокировки, исключающие риск ошибочных действий персонала;
возможность испытания поврежденного кабеля без открытия кабельного отсека
видимое положение контактов при заземлении.

Комплектное распределительное устройство RME с возможностью расширения – отличное решение при развитии сетей, где необходимо увеличение числа присоединений на подстанции. Расширяемые моноблоки позволяют построить любую необходимую конфигурацию.

Где применяется оборудование RME (RM6)

КРУЭ RM6 и моноблок RME используются в распределительных сетях среднего напряжения, на подстанциях промышленных площадок, в системах электроснабжения жилых комплексов, торговых и офисных зданий, в объектах транспортной и энергетической инфраструктуры. Оборудование удобно для модернизации действующих подстанций, когда нужно заменить физически изношенные камеры КСО или КРУ без капитальной перестройки здания.

Комплектное распределительное устройство RME хорошо зарекомендовало себя в петлевых и магистральных схемах: оно обеспечивает секционирование участков и быстрое переключение при авариях. Для проектных организаций наличие готовых схемных решений упрощает согласование документации и сокращает сроки разработки проекта.

Как купить моноблок RM6 и узнать цену

Поскольку КРУЭ собирается под индивидуальные требования объекта, цена элегазового моноблока RME (RM6) формируется по запросу. Итоговая стоимость зависит от выбранной схемной конфигурации, номинального тока, типа блоков релейной защиты, наличия дополнительных опций.

Порядок работы с МЗКО простой:

Заявка: Вы присылаете опросный лист, однолинейную схему.
Подбор: Наши специалисты подбирают оптимальное исполнение и согласовывают комплектацию.
Договор: Оформляем официальный договор поставки с фиксацией сроков и стоимости.
Доставка: Бережно доставляем оборудование транспортными компаниями по всей России. Так же доступен самовывоз.

Почему стоит обратиться в МЗКО

МЗКО - лицензиат компании Систем Электрик по адаптации RME(RM6). Надежный партнер для проектных, монтажных и эксплуатирующих организаций. Обращаясь к нам вы получаете:

Глубокую техническую экспертизу: мы исключаем ошибки комплектации еще на этапе анализа ТЗ.
Помощь проектировщикам: предоставляем готовые схемные решения, что упрощает согласование документации и сокращает сроки проектирования.
Комплексный подход: при необходимости укомплектуем всеми необходимыми кабельными адаптерами и аксессуарами.

Часто задаваемые вопросы

1. Подойдет ли новый моноблок RME на замену старому RM6 без переделки кабельных линий?

Да, оборудование полностью совместимо. Линейка RME сохранила все габаритные, присоединительные и посадочные размеры прежней серии RM6. При замене на действующем объекте не потребуется перекладывать кабель или менять строительную часть подстанции.

2. Нужно ли обслуживать и подкачивать элегаз в процессе эксплуатации?

Нет. Баки моноблоков RME (RM6) герметично запаяны на заводе и рассчитаны на весь срок службы оборудования (до 30 лет). Контроль давления и дозаправка элегаза (SF₆) при нормальной эксплуатации не требуются.

3. Можно ли в будущем расширить моноблок, добавив дополнительную ячейку?

Это зависит от выбранного при заказе исполнения. Стандартные нерасширяемые моноблоки имеют фиксированное количество ячеек. Если в перспективе планируется развитие сети, мы подберем расширяемое (модульное) исполнение со специальными боковыми выводами для стыковки новых секций.

4. Входят ли кабельные адаптеры (муфты) в стандартный комплект поставки?

По умолчанию кабельные адаптеры не входят в базовую стоимость моноблока, так как подбираются строго под сечение и марку вашего кабеля. При необходимости специалисты МЗКО укомплектуют ячейку совместимыми адаптерами и всеми необходимыми аксессуарами «под ключ».

5. Как узнать цену на КРУЭ RME (RM6) и сроки поставки?

Для подготовки коммерческого предложения необходимо прислать опросный лист или однолинейную схему. Основные (наиболее часто применяемые) моноблоки имеются на складе МЗКО. Достаточно только доукомплектовать дополнительными функциями.

6. Есть ли на оборудование сертификаты РФ и аттестация для сетевых компаний?

Да, все поставляемые моноблоки RME сертифицированы по стандартам ГОСТ Р и имеют необходимую разрешительную документацию для применения на объектах электросетевого комплекса (включая ПАО «Россети») и промышленных предприятиях.

каталог RME

руководство по монтажу

каталог RM6 2019

Мы являемся лицензированным производителем моноблоков RM6, поэтому гарантируем низкую стоимость, сжатые сроки и высокое качество. Для заказа моноблоков RM6 необходимо отправить нам заполненный опросный лист или однолинейную схему. При необходимости окажем любую техническую консультацию.
