Шкафы собственных нужд

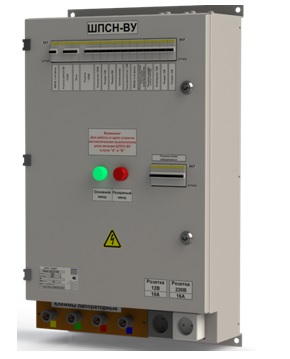

Шкаф управления питанием собственных нужд (ШПСН-ВУ)Шкаф управления питанием собственных нужд (ШПСН-ВУ) предназначен для питания напряжением 12В и 220/380В различных потребителей в помещении высоковольтных распределительных устройств на основе камер КСО и КРУ. К таким потребителям относятся приборы освещения, обогрева, телемеханики, розетки, испытательное оборудование, привод взвода пружин высоковольтного выключателя.

ШПСН-ВУ обеспечивает автоматический ввод резервного питания. Розетка 220В ШПСН-ВУ и линия питания внешних розеток 220В снабжены УЗО.

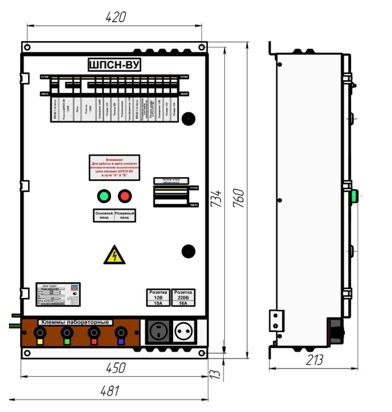

Габаритные размеры ШПСН-ВУ

Шкаф управления питанием собственных нужд (ШПСН-ВУ) предназначен для питания напряжением 12В и 220/380В различных потребителей в помещении высоковольтных распределительных устройств на основе камер КСО и КРУ.

Основные технические характеристики ШПСН-ВУ

Номинальное напряжение, В  380/220
Номинальный ток, А

                       - на клеммах лабораторных

                       - на выходе 220В (общий)

                       - на выходе 12В (общий)



100

40

40

Частота, Гц 50
Степень защиты по ГОСТ 14254-96 IP20
Конструктивное исполнение по виду установки  настенный
Габаритные размеры щитка ВхШхГ, мм 760х481х213
Масса, кг 25
Полный установленный срок службы шкафа до замены, лет не менее
 20
Шкаф соответствует требованиям ГОСТ 51321
